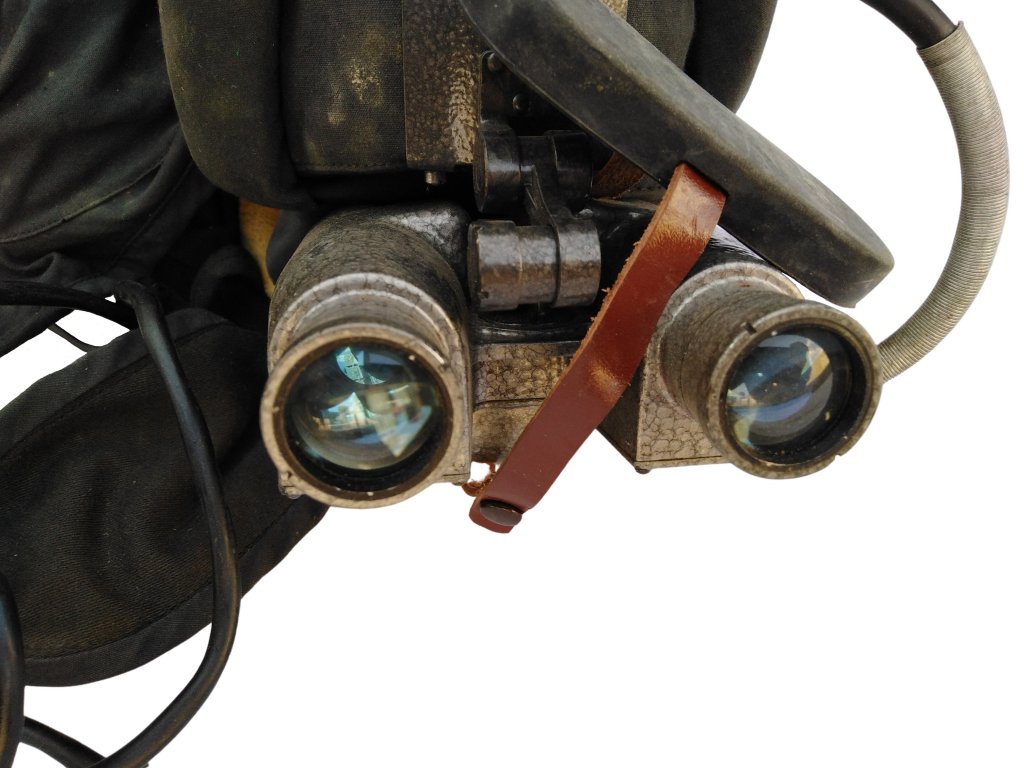

Noktovizor noční vidění s kuklou pro řidiče obrněných vozidel, model PNV 57, 1965 ČSLA

Určen pro řidiče kolové a pásové techniky pro jízdu v noci. Sběratelský stav, stav viz foto. Jde o odzkoušené zařízení bez akumulátorů.

  • Binokulární infrapřístroj PNV- 57 je určený pro řidiče automobilů , pásových a kolejových dělostřeleckých tahačů , obojživelných automobilů , pásových obojživelných transportérů a motorových vlečných člunů v noci
    Infrapřístroj pro řidiče automobilů pracuje na principu využití odražených infračervených paprsků. Světlomety vozidla s infračervenými filtry vysílají svazek infračervených paprsků na cestu nebo pozorovaný terén. Část těchto paprsků se odráží od cesty (pozorovaného terénu) a předmětů , které se na něj nacházejí. Objektiv infrapřístroje soustřeďuje odrazené infračervené paprsky, které na něho dopadli a vytvoří na fotokoutě elektrooptického převáděče obrazu , infračervený převrácený obraz cesty a předmětů.
    Fotokatodu tvoří vrstva poloprůhledné speciální látky , nanesené na vnitřní straně elektrooptického převáděče obrazu. Tato vrstva vysílá z ozářených míst elektrony , při čem množství elektronů vyslaných z každého bodu je přímo úměrné intenzitě ozáření tohoto bodu. Tímto způsobem převádí fotokatoda infračervený obraz na obraz elektronový. To znamená, že v elektrooptického převaděči obrazu se mění infračervený obraz nejprve na obraz elektronový ( na fotokatodě) a až potom se to převádí na obraz viditelný.
    Tento viditelný obraz je po stránce vzhledu, tak i po stránce rozdělení jasu podobný pozorovanému objektu (cestě a předmětu na něm).
    Pozorovatel nepozoruje obraz objektu přímo na stínítku, ale jen okulárem. Nutnost použití okuláru spočívá v tom, že objektiv a elektrooptický převaděč obrazu na stínítku je velmi malý. Aby byl v oku vytvořený normální vjem pozorovaného předmětu, pozoruje se stínítkem okuláru, který zvětšuje obraz na normální velikost. V infrapřístroji PNV -57 jsou dvě elektrooptické soustavy, po jedné na každé oko. Takové uspořádání pozorovacích soustav se nazývá binokuláry . Vytváří určitou prostorovost obrazu, tím že docíluje skutečný vjem pozorovaných předmětů. Nevýhodou tohoto infrapřístroje je, že ke své činnosti používá osvětlovací těleso (světlomety), vozidlo s infračervenými filtry, které vysílají svazek infračervených paprsků. Je to aktívní přístroj, při své činnosti je lehce zjistitelný prostředkami protivníka.
    Tento přístroj, ale v úpravě o označením PNV -57 DP se taktéž používá pro řidiče ženijních přepravních prostředků a pro plavidlovou přepravu. Odlišuje se tím  že je doplněný speciálním infrasvětlem a jeho upevňovacím zařízením, které jsou uložené ve zvláštním pouzdře.

    Příslušenství infrapřístroje PNV -57:

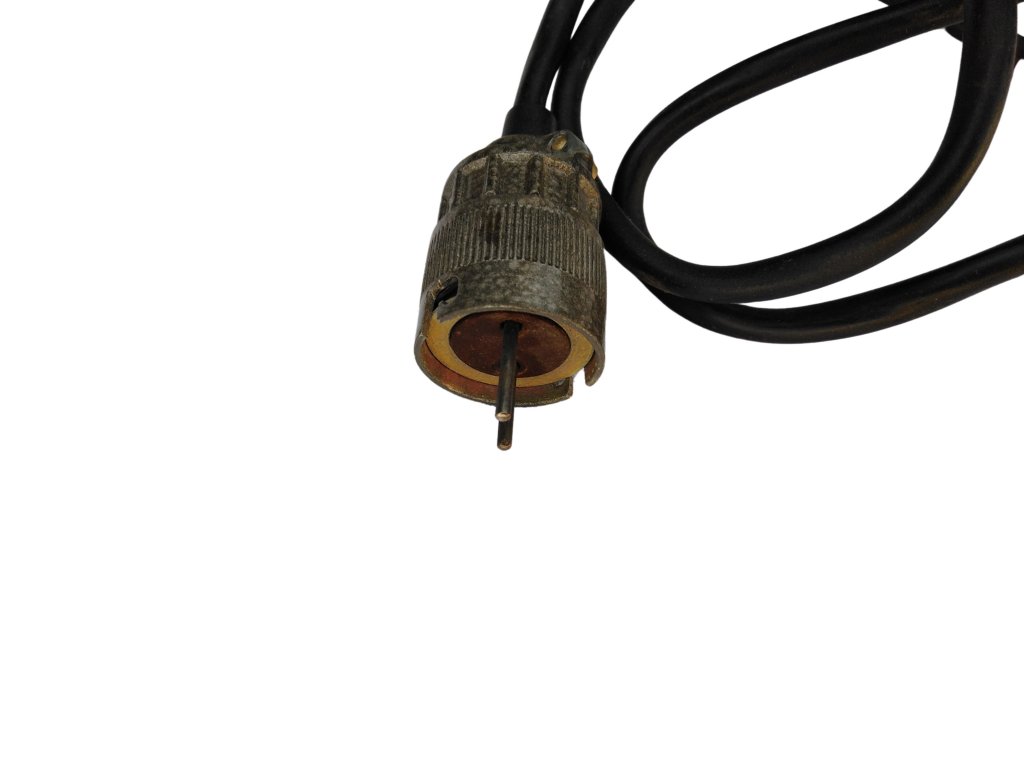

    • vysokonapěťový kabel
    • přívodní kabel
    • krabička s tmelem

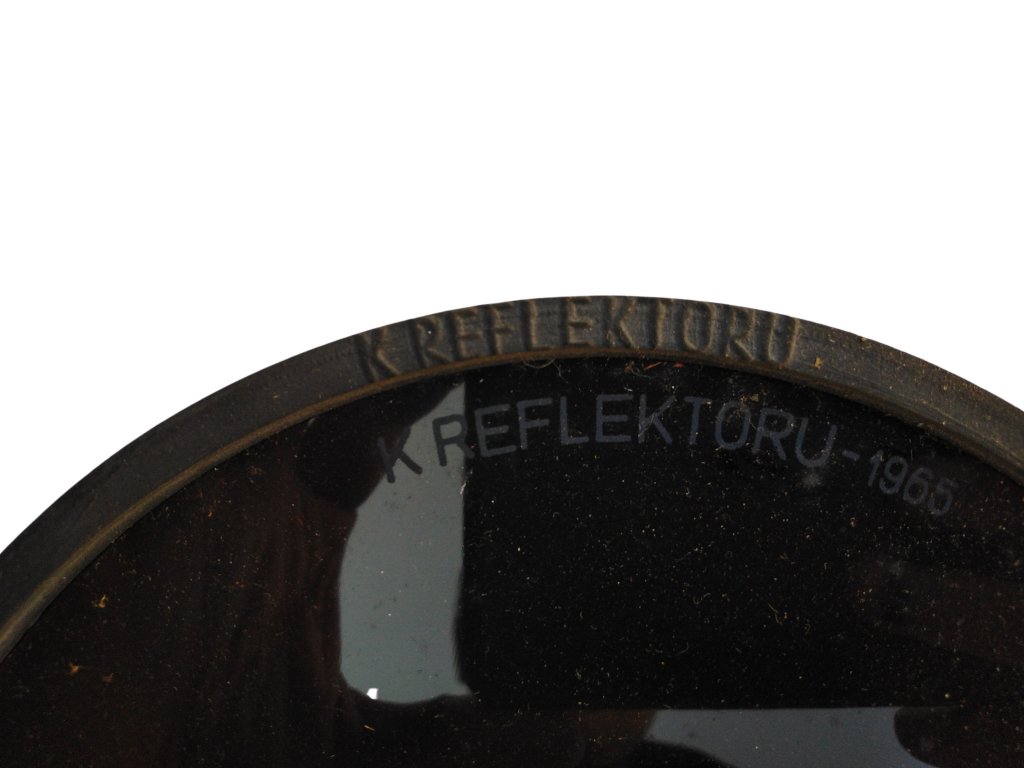

    • stmívací rámečky na světla bojového vozidla
    • kryt objektivu

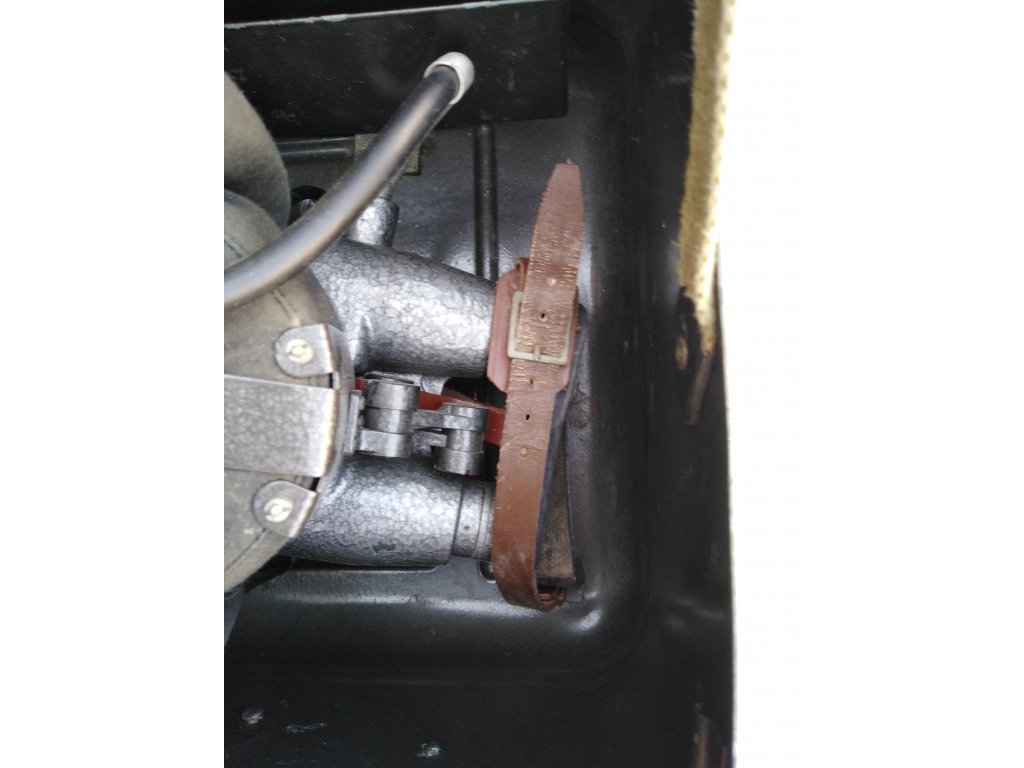

    • infrapřístroj
    • kukla
    • zdroj vysokého napětí

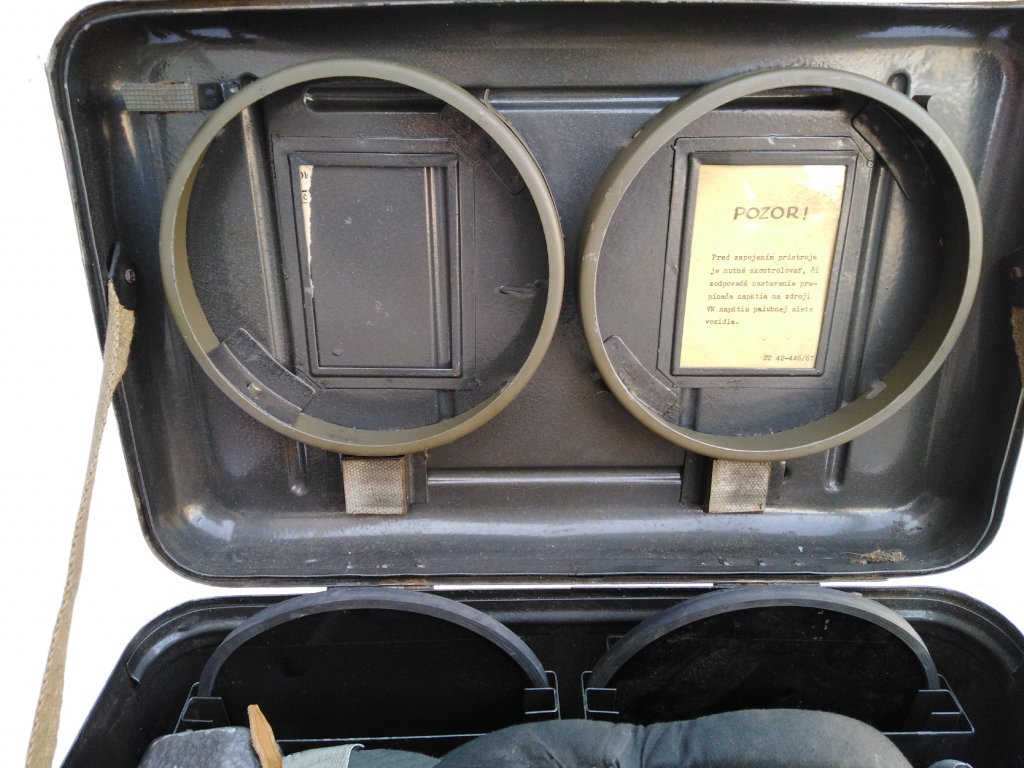

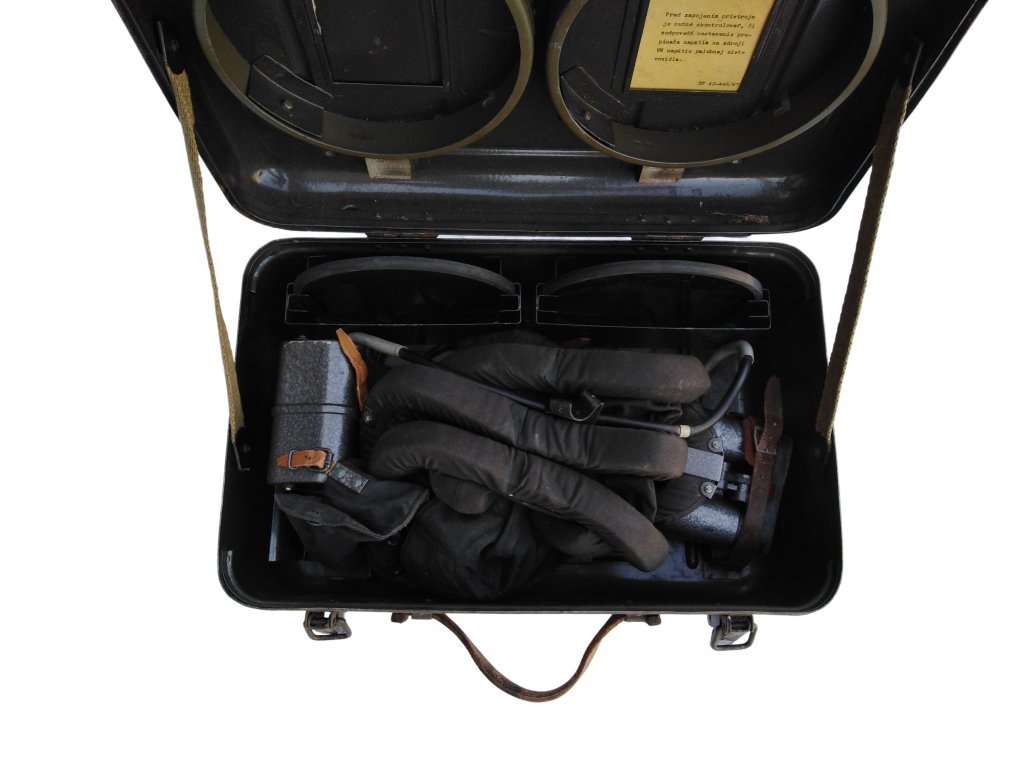

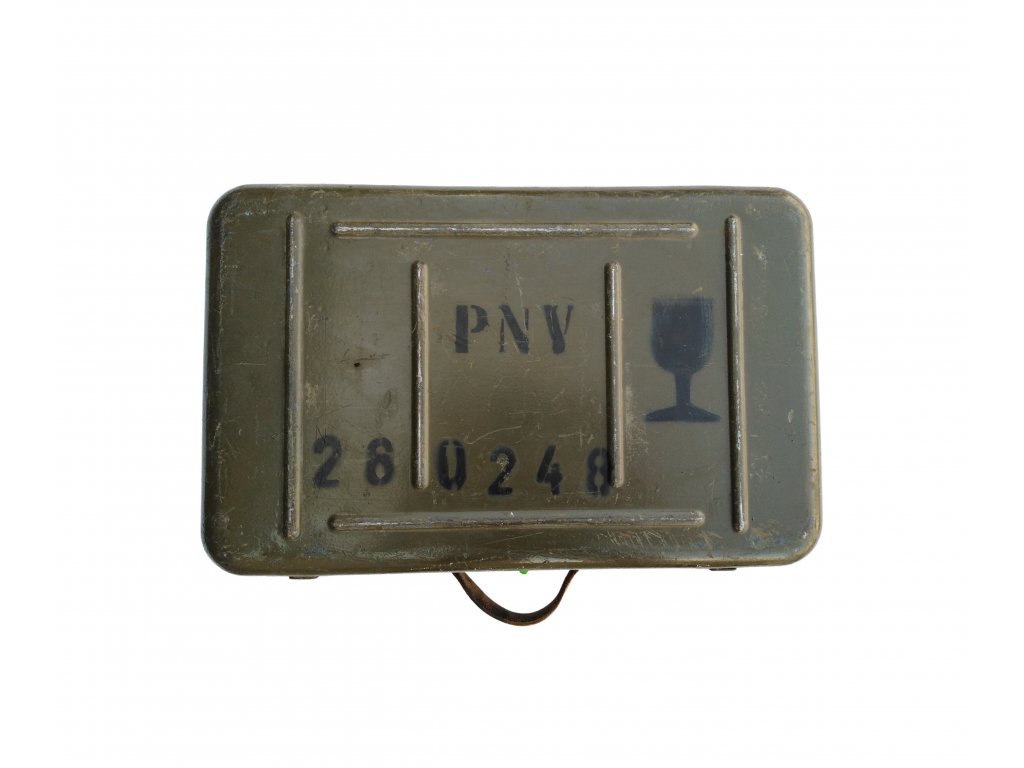

    • ocelová přepravní bedna

    Technické parametry:
    zorné pole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30°
    zvětšení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1x - 1,2x

    Maximální rozlišovací schopnost:
    ve středu zorného pole . . . . . . .. . . . . . . . . . . . . . . . . . 35 čar za min.
    nastavení dioptrie okuláru . . . . . . . . . . . . . . . . . . . . +- 4 dioptrie

    Napětí : vstupní . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12V anebo 24V
    výstupné . . . . .. . . . . . . . . . . . . . . . . . . . . . 14kV - 19kV
    hmotnost soupravy v pouzdře . . . . . . . . . . . . . . . . . . . . . 9,3 kg
    zdroj infračerveného záření . . . . . .. . světlomety automobilů
    (BVP s infračervenými filtry)
    místo upevnění . . .. . . . . . . . . . . . . . . . . . na zadní straně kukly

    Základní technické údaje infrasvětlometu:
    osová svítivost (s rozptylným sklonem) . . . . . . . . . . . . . . . 127 550cd
    úkol rozptylu :
    svisle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3° až 4°
    vodorovně . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10° až 11°
    zdroj záření . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . žárovka
    příkon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100W
    průměr odrazového zrcadla . . . . . . . . . . . . . . . . . . . . . . 250mm

Rozměry kukly: cca 37 x 20 x 14 cm
Rozměry krabice: cca 40 х 26.5 х 19 cm

Sběratelský stav

Použité dlouhodobě skladované,byli otestovány a jsou funkční.

Hmotnost: cca 8.70 kg

Výrobce: ČSLA

Armádní originál
