Noktovizor PNV-57A přístroj nočního vidění pro řidiče bojových vozidel

Kód: 7889949098414
8 hodnocení
1 850 Kč 1 528,93 Kč bez DPH
Skladem
Můžeme doručit do:
26.4.2019

Detailní informace

Detailní popis produktu

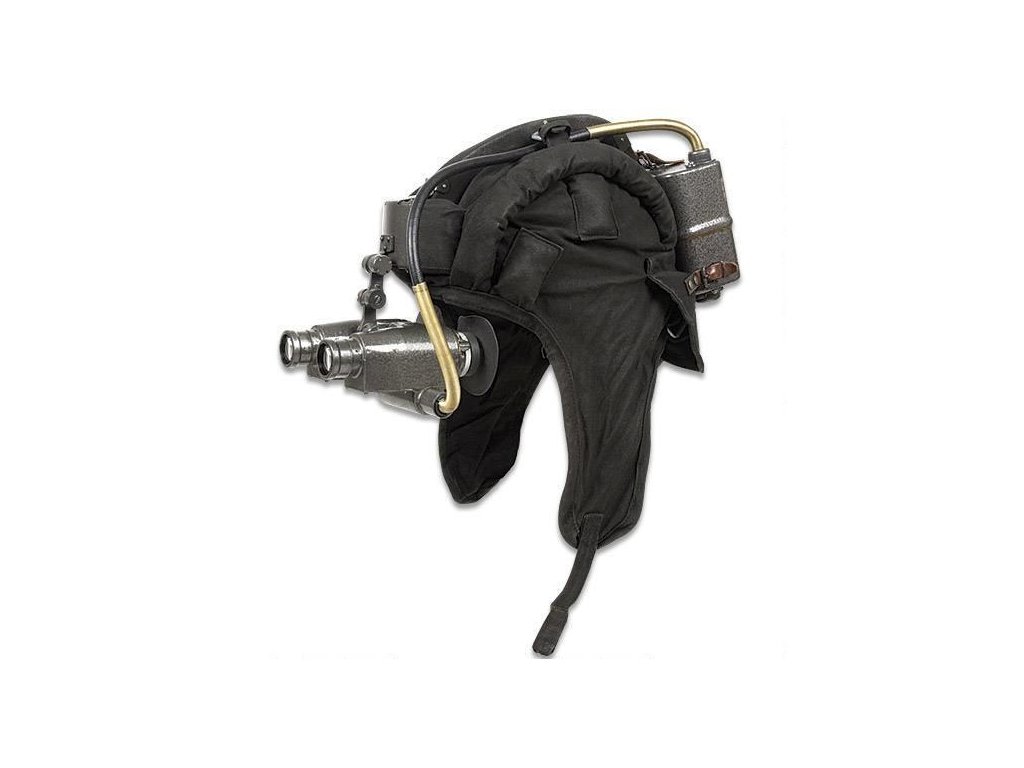

Noktovizor PNV-57A  přístroj nočního vidění  pro řidiče bojových vozidel

Určeno pro obrněné jednotky ruské armády a zemí varšavské smlouvy.

Binokulární infrapřístroj PNV- 57 je určen pro řidiče automobilů, pásových a kolových dělostřeleckých tahačů, obojživelných automobilů, pásových obojživelných transportérů a motorových vlečných člunů v noci.
Infrapřístroj pro řidiče automobilů pracuje na principu využití odražených infračervených paprsků. Světlomety vozidla s infračervenými filtry vysílají svazek infračervených paprsků na cestu, pozorovaný terén. Část těchto paprsků se odráží od cesty a předmětů, které se na ní nacházejí. Objektiv soustřeďuje odražené infračervené paprsky, které na něj dopadly a vytvoří na fotokatody elektronooptického převaděče obrazu, infračervený převrácený obraz cesty a předmětů.
Fotokatodu tvoří vrstva poloprůhledné speciální látky, nanesené na vnitřní straně elektronooptického převaděče obrazu. Tato vrstva vysílá z ozářených míst elektrony, přičemž množství elektronů vyslaných z každého bodu je přímo úměrné intenzitě ozáření tohoto bodu. Tímto způsobem převádí fotokatody infračervený obraz na obraz elektronový. To znamená, že v elektronooptickém převaděči obrazu se mění infračervený obraz nejprve na obraz elektronový (na fotokatody) a až pak se převádí na obraz viditelný (na stínítku).
Tento viditelný obraz je po stránce vzhledu, tak i po stránce rozdělení jasu podobný pozorovanému objektu (silnici a předmětem na ní).
Pozorovatel nepozoruje obraz objektu přímo na stínítku, ale jen okulárem. Nutnost použití okuláru spočívá v tom, že objektiv a elektronooptický převaděč obrazu na stínítku je velmi malý. Aby byl v oku vytvořen normální vjem pozorovaného předmětu, pozoruje se stínítko okulárem, který zvětšuje obraz na normální velikost. V infrapřístroji PNV -57 jsou dvě elektronooptické soustavy, po jedné na každé oko. Takové uspořádání pozorovacích soustav se nazývá binokulární. Vytváří určitou prostorovost obrazu, tím se dociluje skutečný vjem pozorovaných předmětů. Nevýhodou tohoto infrapřístroje je, že ke své činnosti používá osvětlovací těleso, světlomety, vozidlo s infračervenými filtry, které vysílají svazek infračervených paprsků. Je to aktivní přístroj při své činnosti je snadno zjistitelný prostředky protivníka.

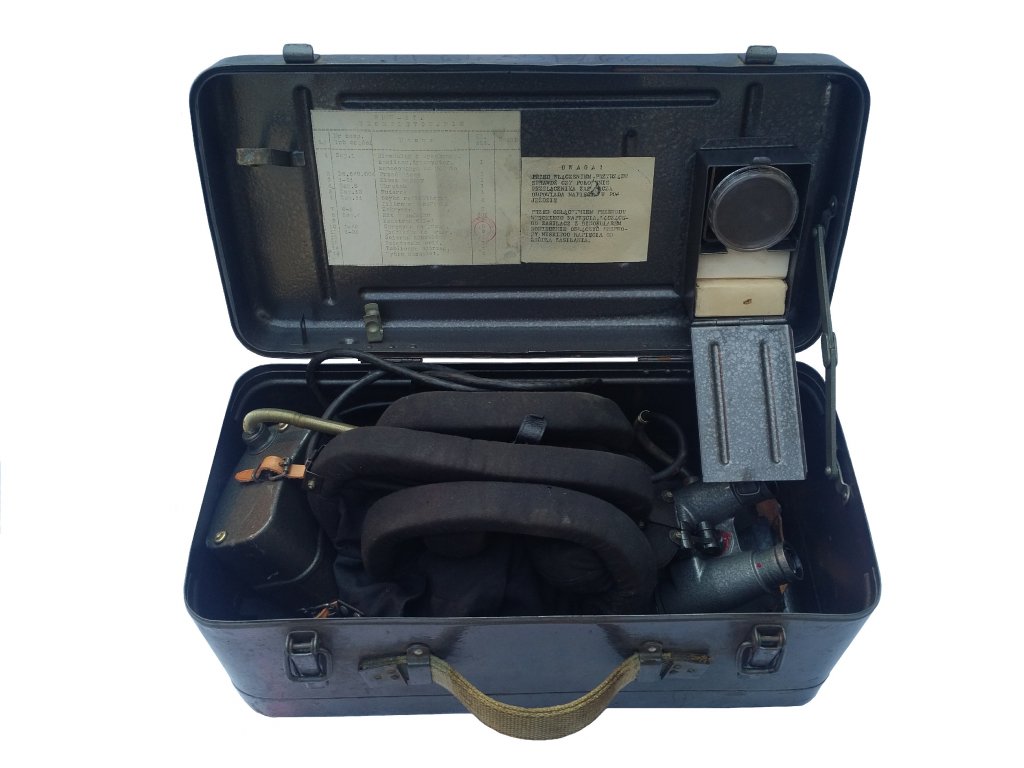

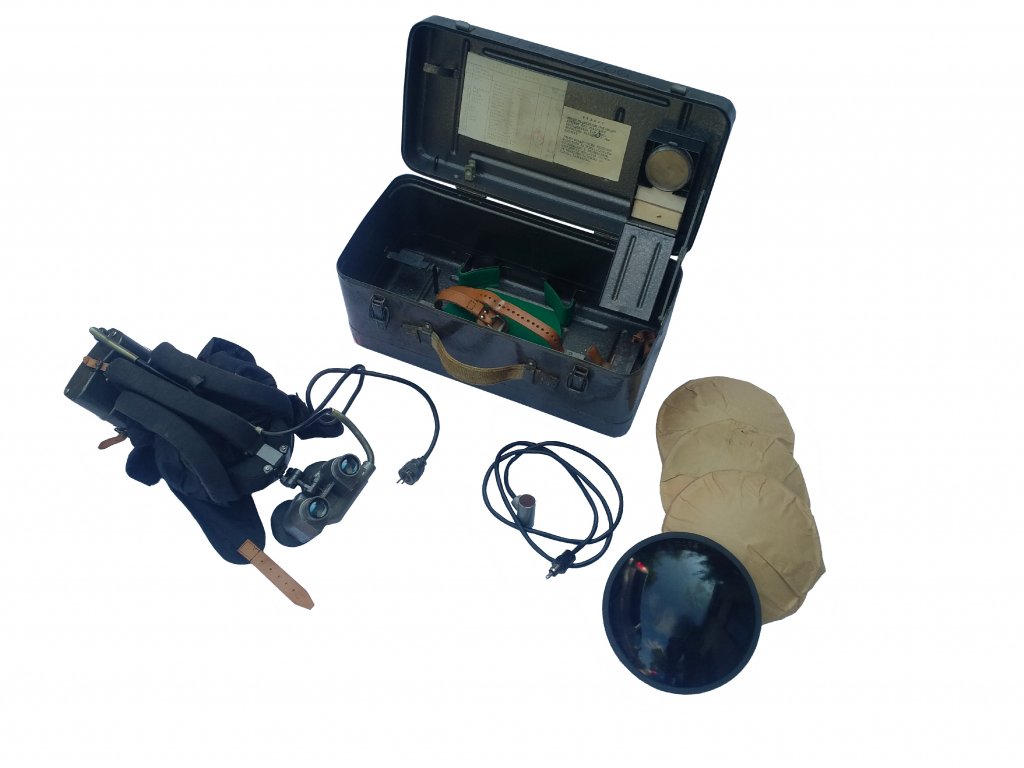

Příslušenství infrapřístroje:

infračervený filtr

přívodní kabel
• krabička s tmelem
• záložní součástky
• kryty objektivu
• infrap
řístroj
• kukla
• zdroj vysokého napětí

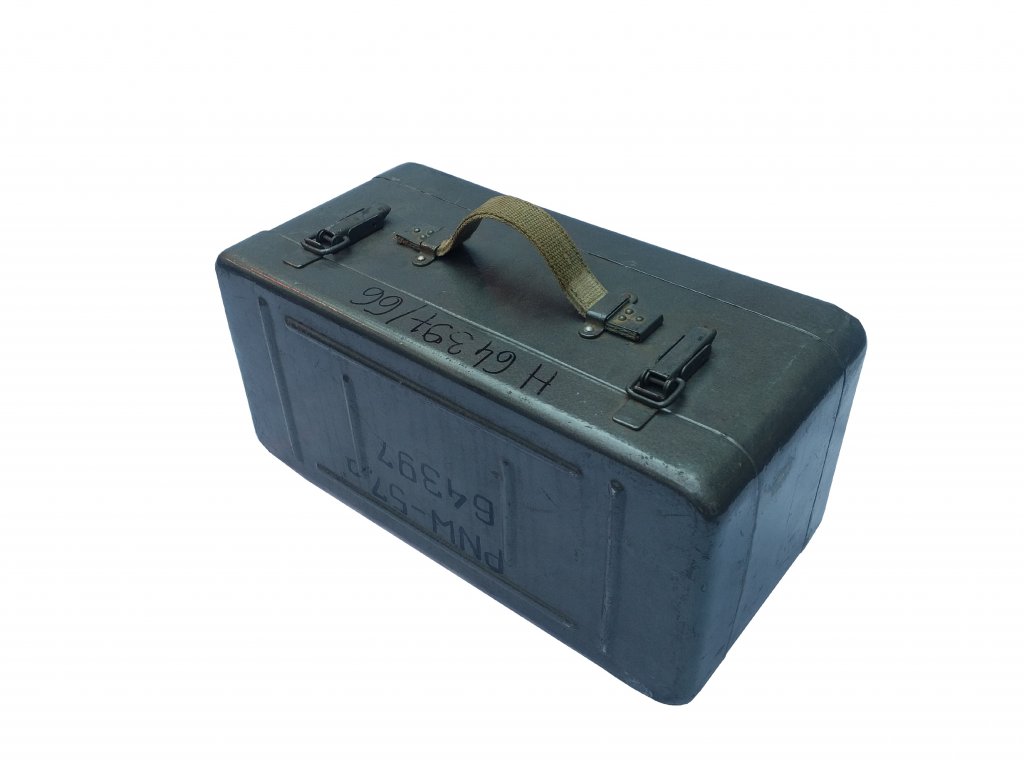

kovová přepravní bedna




Technické parametry:
zorné pole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 °
zvětšení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1x - 1,2x


Maximální rozlišovací schopnost:
ve středu zorného pole. . . . . . ... . . . . . . . . . . . . . . . . 35 čar za min.
nastavení dioptrie okuláru. . . . . . . . . . . . . . . . . . . . + - 4 dioptrie


Napětí: vstupní. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12V nebo 24V
výstupní. . . . ... . . . . . . . . . . . . . . . . . . . . 14kV - 19kV
hmotnost soupravy v pouzdře. . . . . . . . . . . . . . . . . . . . . 9,3 kg
zdroj infračerveného záření. . . . . ... světlomety automobilů
(BVP s infračervenými filtry)
místo upevnění. . ... . . . . . . . . . . . . . . . . na zadní straně kukly


Základní technické údaje infrasv
ětlometu:
osová svítivost (s rozptylné sklem). . . . . . . . . . . . . . . 127 550cd
úkol rozptylu:
svisle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 ° až 4 °
vodorovně. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 ° až 11 °
zdroj záření. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . žárovka
příkon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100W
průměr odrazového zrcadla. . . . . . . . . . . . . . . . . . . . . . 250mm



Použité dlouhodobě skladované,funkčnost nezjištěna.

Armádní originál
