Plynový vařič jednohořákový Traveller K502 Orgaz

Kód: 8681042343533
Neohodnoceno
Značka: ORGAZ
480 Kč 396,69 Kč bez DPH
Skladem
Můžeme doručit do:
3.4.2024

Jednohořákový vařič,který se připojuje přímo k plynové kartuši.

Detailní informace

Detailní popis produktu

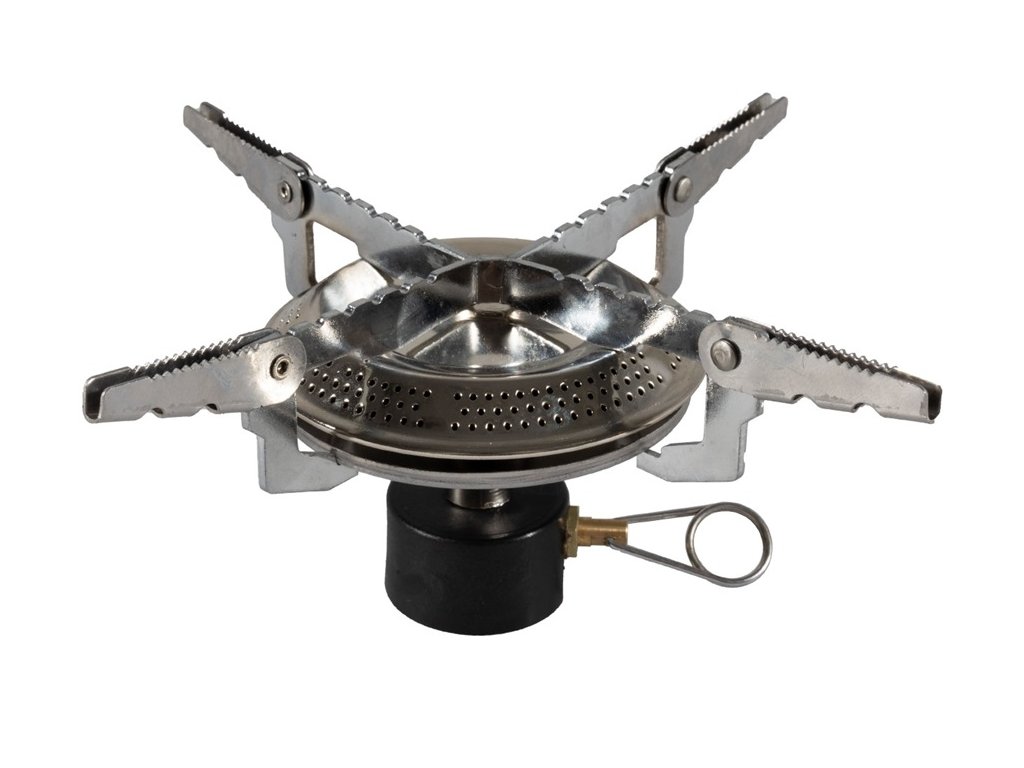

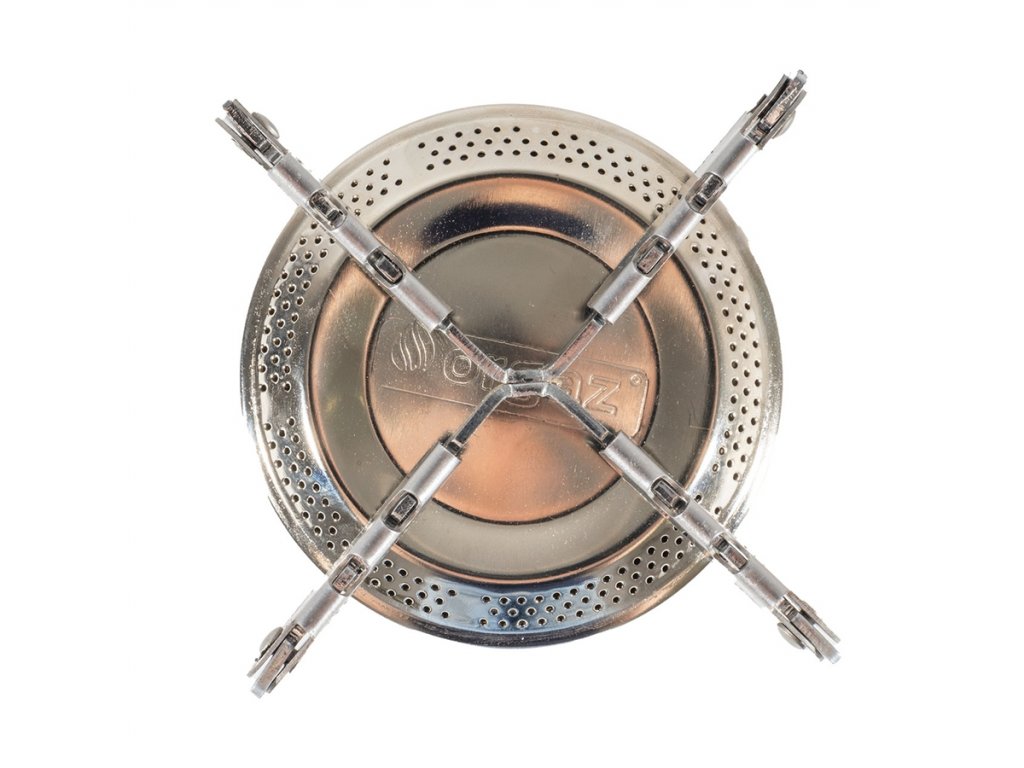

Plynový vařič jednohořákový Traveller K502 Orgaz

  • vysoce výkonný plynový vařič určený na plynové kartuše se závitem 7/16´
  • vhodný na turistiku, do kempu, mototuristiku atd.
  • výhoda těchto vařičů je, že po použití je lze vždy oddělit od kartuše a tím nezaberou moc místa
  • průměr plotýnky 185 mm vytváří dostatečnou plochu i pro větší hrnec (při složených ramenech je průměr plotýnky 120 mm)
  • kartuše s plynem pro tento vařič lze dokoupit téměř kdekoli na světě

Technické parametry:

Materiál:Ocel, mosaz
Barva:Stříbrná / černá
Hmotnost:280 g
Rozměr:120x80 mm
Výkon:4 kW

Připojovací přetlak paliva: 0-7000 mbar.
Průměr trysky: 0,23 mm
Jmenovitý průtok: 270 g/h; 4 kW; 3000 kcal/hod
Těsnící kroužek: 12x8 mm
Průměr plotýnky: 120 mm (základní), 185 mm (rozevřené podpěry)

Před použitím:

DŮLEŽITÉ! – Bezpečnostní požadavky

  • 1. Připojování vařiče na kartuši

    K provozu tohoto vařiče jsou určeny kartuše vyrobené dle EN 417, opatřeny samotěsnícím ventilem s připojovacím závitem 7/16“.

    Před připojením vařiče na kartuši se přesvědčte o dokonalém stavu těsnícího „O“ kroužku. Pokud tento díl jeví známky opotřebení, vyměňte jej. Jedná se o rozměr 12x8. K vyjmutí opotřebeného těsnění použijte ostrý předmět, k usazení nového těsnění tupý předmět odpovídajících rozměrů.

    Nejprve sestavte vařič a to tak, že přišroubujete hořák k ventilu. Nedotahujte závit velkou silou, abyste jej nepoškodili, stačí jen mírně dotáhnout. Závit je pravý (otáčí se ve směru hodinových ručiček). Pokud je na podpěrách zbytek ochranné fólie, doporučujeme ji odstranit.

    Zkontrolujte, zda ovládací ventil vařiče je zcela uzavřen – zavírá se otáčením doprava.

    Připojovat kartuši k vařiči je možné pouze ve venkovním prostředí, mimo dosah osob a jakéhokoli zdroje zapálení, tzn. otevřeného plamene, elektrického výboje a podobně.

    Po připojení vařiče ke kartuši se alespoň čichem přesvědčte o dokonalé těsnosti této soustavy. To nikdy nedělejte otevřeným plamenem. Pokud soustava po sestavení jeví známky netěsnosti, soustavu rozeberte a překontrolujte těsnění. Pokud se Vám závada nepodaří odstranit, vařič rozeberte a nepoužívejte jej! Nezapalujte jej a nepřibližujte se k otevřenému ohni a ani k jinému zdroji zapálení.

    Vařič i kartuše jsou pro vzájemné spojení opatřeny pravým závitem. Při

    nasazování vařiče na kartuši je nutno postupovat s potřebnou pečlivostí, aby nedošlo k překřížení závitů (tzv. „šroubování přes závit“), jinak dojde ke zničení vařiče vlivem nesprávné obsluhy.

    Vařič je opatřen dvojím těsněním, takže obvykle nedojde k úniku plynu při připojování ke kartuši. Při šroubování na kartuši se může však ozvat slabé syknutí plynu otevřením ventilu bomby otevíracím kolíkem. Dalším pootočením dojde k dosednutí těsnění na kartuši a k zajištění těsnosti soustavy. Další násilné, zbytečné dotahování vede k rychlému opotřebení těsnění, popř. ke zničení závitu vařiče! Občasné slabé potření závitu vařiče vazelínou významně prodlouží jeho životnost.

    2. Zapalování a provoz

    Vařič s kartuší zajistěte v kolmé poloze. Rozložte podpěry nádoby. Otočením uzávěru plynu směrem doleva otevřete přívod plynu (viz obr. 2). Pomocí sirek nebo zapalovače vařič zapalte. Při zapalování plamene otevřete plyn na plný výkon.

    Je-li kartuše delší dobu v chladu a klidu, je nutno ji před použitím důkladně protřepat, jinak se po zapálení vařiče po dobu asi jedné minuty „utrhává plamen“. Pokud se ještě před zapálením plamene na vařič položí varná nádoba, k uvedenému jevu téměř nedochází.

    Při použití zcela plné-nové kartuše, která byla delší dobu vystavena působení tepla, může dojít po zapálení vařiče k vyšlehnutí mohutného žlutavého plamene. Uzavřete okamžitě regulační ventil na minimum, dokud se plamen nezklidní. K tomuto jevu dojde zcela jistě, je-li vařič s kartuší silně nakloněn.

    Během provozu zabraňte vyvaření tekutiny z varné nádoby, jinak dojde k jejímu poškození nebo úplnému zničení i ke zničení vařiče.

    Vařič nenechávejte během provozu bez dozoru.                                              Při provozu vařiče dodržujte bezpečnou vzdálenost od hořlavých hmot - minimálně 0,5 m.                                                                                                                                          Na vařič nepokládejte hořlavé předměty.                                                     Máte-li pochybnost o správné funkci výrobku, nepoužívejte jej a kontaktujte prodejce nebo servis.

    3. Ukončení provozu

    Ukončení provozu se provádí dotažením regulačního ventilu doprava až do zhasnutí plamene (viz obr. 3).. Potom je možno vařič od kartuše odpojit odšroubováním (viz obr. 1).

    Tento úkon zásadně provádějte až po úplném vychladnutí vařiče.             Snímání vařiče z kartuše se nikdy nesmí provádět za provozu!!! Po skončení provozu vařič od kartuše vždy oddělte, zabráníte tak vyprázdnění kartuše vlivem nepatrné netěsnosti. Ta může být způsobena nečistotou, která se dostane mezi vařič a kartuši. Dbejte proto na čistotu tohoto prostoru.

    4. Upozornění pro stavy nouze

    Dojde-li k prošlehnutí plamene mimo činnou část hořáku, uzavřete okamžitě regulační ventil a mírně dotáhněte vařič na bombu. Pokud se dále objevuje plamen, uhaste jej proudem vody, kterou obvykle máte připravenou k ohřevu. Nepodaří-li se plamen uhasit, odhoďte, popř. odkopněte vařič i s kartuší na bezpečné místo. Zajistěte, aby se nikdo nepřibližoval k vařiči na menší vzdálenost než 20 m do doby, než dojde k vyhoření plynu. Vařič poté nepoužívejte!

    5. Důležitá upozornění

    • Pozor: Při provozu tohoto spotřebiče dochází ke spotřebě vzduchu (kyslíku) a produkci oxidu uhličitého. Nezapalujte a nepoužívejte tento spotřebič v nevětraných prostorách, v místnostech, ve stanu či ve vozidle. Je životně nebezpečné používat vařič k vytápění uzavřeného prostoru - nenápadná otrava kysličníkem uhelnatým!
    • Vařič smí obsluhovat pouze dospělá osoba podle tohoto návodu, nesvěřujte obsluhu dětem!
      Při provozu je nutno vařič umístit do stabilní polohy a mít ho pod neustálým dohledem.
    • Nepoužívejte k ohřevu jedné nádoby dva a více vařičů vedle sebe.
    • Používejte jen přiměřeně velké a přiměřeně těžké nádoby.
    • Vařič nepoužívejte k jiným účelům, než k ohřevu poživatin a nápojů v nádobě.
    • Činné části vařiče - hořák, podpěry nádoby, popř. závětří - jsou během provozu a asi 10 min. poté žhavé, proto se jich v této době nedotýkejte!
    • Nikdy nepoužívejte vařič, který jeví známky poškození nebo má vadné či opotřebované těsnění.
    • S vařičem zacházejte opatrně, chraňte jej před pádem na zem a poškozením
    • Na vařiči neprovádějte žádné úpravy.



    6. Rozebírání, čištění a skládání vařiče

    Vařič se skládá ze dvou hlavních částí: z tělesa ventilu a hořáku, jež jsou navzájem spojeny závitem. Rozebiratelnost těchto částí je nutná, aby bylo možno vyčistit trysku. I malé zanesení prudce snižuje výkon vařiče.

    Pro čištění nepoužívejte jehly a špendlíky, neboť tryska se tím poškozuje a může dojít k zalomení špičky jehly v trysce a tím ke zničení vařiče. K pročištění často stačí podtlak vytvořený ústy nebo profouknutí. Také je možné použít velmi tenký drátek.

    7. Skladování a přeprava

    Vařič skladujte zásadně v suchém, neagresivním prostředí.

    Vařič přepravujte vždy oddělený od kartuše.

    8. Tlaková nádoba s plynem - kartuše

    Kartuše obsahuje zkapalněný, prudce hořlavý plyn propan-butan pod stálým tlakem. Respektujte pokyny uvedené přímo na kartuši.

    9. Technické údaje a likvidace

    Uvedení 1 litru vody do varu za cca 2,5 minuty

    Palivo: propan-butan do 0,8 MPa

    Maximální dovolené zatížení vařiče nádobou včetně obsahu: 2 kg

    Po skončení životnosti vařič odevzdejte do výkupny sběrných surovin. Obal odevzdejte do recyklovaného odpadu

    10. Záruční podmínky

    Na výrobek je poskytnuta zákonná záruka 24 měsíců od data prodeje. Toto ustanovení se nevztahuje na výrobky poškozené násilím, nesprávnou manipulací nebo neodbornou opravou.

Doplňkové parametry

Kategorie: Vařiče, Hořáky
Záruka: 2 roky
