Hlásič radiace DC-4C-71 ČSSR civilní obrana Československo

Předurčený pro zabezpečení systémového radiačního průzkumu velitelských stanovišť CO, důležitých objektů národního hospodářství a velkých střediskových obcí a jsou až na malé konstrukční rozdíly shodné. Postupně nahrazují typ HR-120. Signalizují opticky i akusticky nastavenou hodnotu ozařovací rychlosti.

Základním dílem je měřič četnosti umožňující u typu DC-4A-71 přepnutí na 3 dílčí rozsahy ( 1. rozsah:  0 až 2 R/ h; 2. rozsah: 0 až 20 R/h; 3. rozsah: 0 až 200 R/ h) , se signalizací nastavitelnou v 11 stupních v každém -rozsahu. U typu DC-4C-71 při rozsahu 0 až 200 R/h je automatické přepínání podrozsahu v závislosti na nastavené hodnotě signalizace nastavitelné na 10 hodnot (0,2-0,5-1-2-5-1030-50-100 a 200 R/h). Na čelním panelu měřiče četnosti jsou umístěny ovládací prvky, kontrolka síťového napětí a ručkové měřidlo (u typu DC-4A-71 má lineární stupnici, u typu DC-AC-71 logaritmickou). K měřiči četnosti je možno v základní sestavě připojit jednu sondu a signalizační akustický doplněk. Pro některé objekty CO se používá rozšířená sestava hlásiče radiace typu DC-4, ve které jsou zapojeny čtyři sondy pomocí přepínače sond spojeného s měřičem četnosti. Přepínač umožňuje trvalé zapnutí jedné zvolené sondy nebo postupné automatické zapínání všech připojených sond. Na čelním panelu přepínače sond jsou ovládací prvky a okénko světelného displeje, na němž se rozsvěcuje číslo zapnuté sondy, číslo zamořené sondy a při automatickém chodu nápis „automatický chod”. Sondy typu DC-4A-71 se propojují s měřičem četnosti nebo přepínačem sond pomocí kabelu typu SYY 5 x 0,75 (nebo SYY 5 x 1,5) o délce nejvýše 400 m.

Použití hlásiče radiace DC-4A-71 a DC-4C-71

Montáž hlásiče radiace provádějí opravny CO nebo určené organizace socialistického sektoru přímo na určeném místě. Zřizovatel (štáb CO, objekt, národní výbor, organizace) zabezpečuje přípravu instalace elektrického kabelového rozvodu. K hlásiči je možno připojit stejnosměrný akumulátor příslušného napětí a kapacity jako záložní, pro případ výpadku proudu ze sítě.

Při zpohotovení hlásiče radiace se nastavuje požadovaná hodnota signalizace (typ DC-4A-71 se nastavuje také na příslušný rozsah). zpravidla nejprve 0,5 R/h, Dále se přepínají signalizované hodnoty v závislosti na vývinu radiační situace a operační potřebě. Po dosažení nastavené hodnoty je tato skutečnost signalízována přerušovaným osvětlováním okénka měřidla červeným světlem a  akusticky .

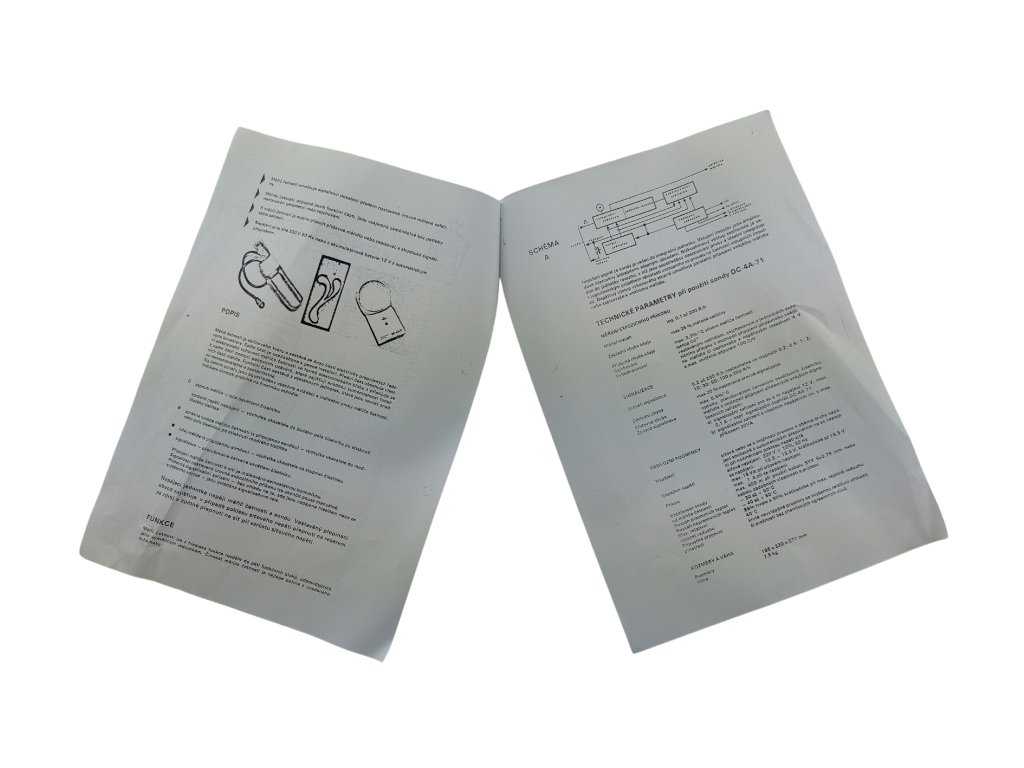

Obsluha hlásiče radiace a vyhodnocování zajištěných hodnot se uskutečňují podle návodu v provozní knize přístroje.

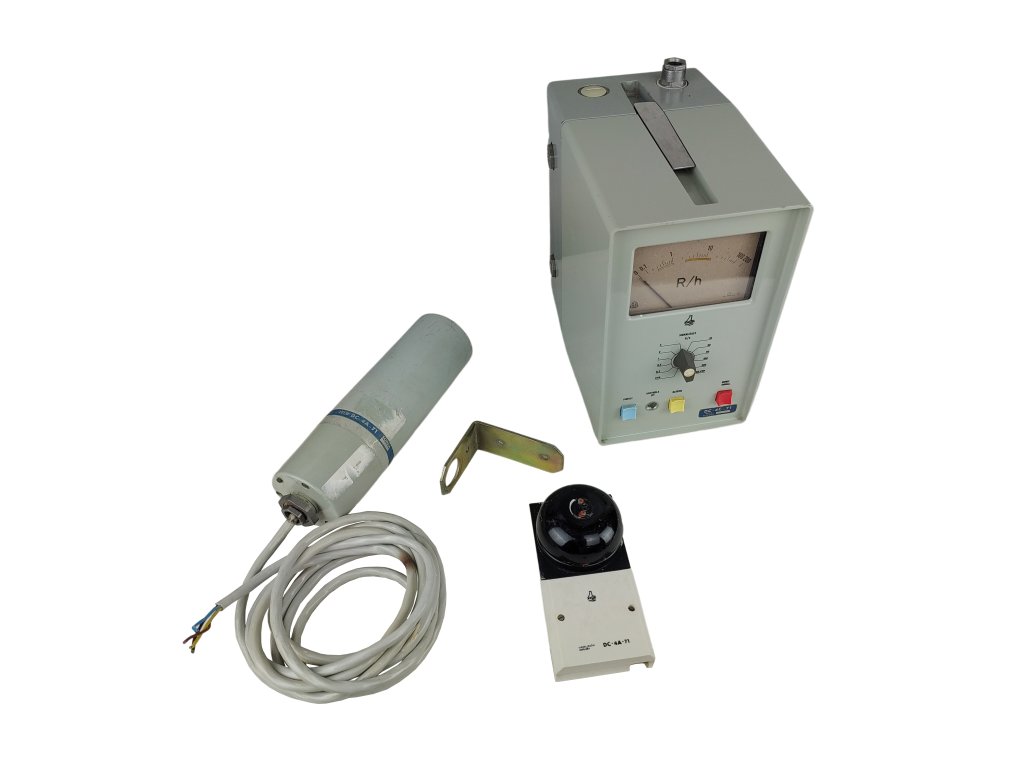

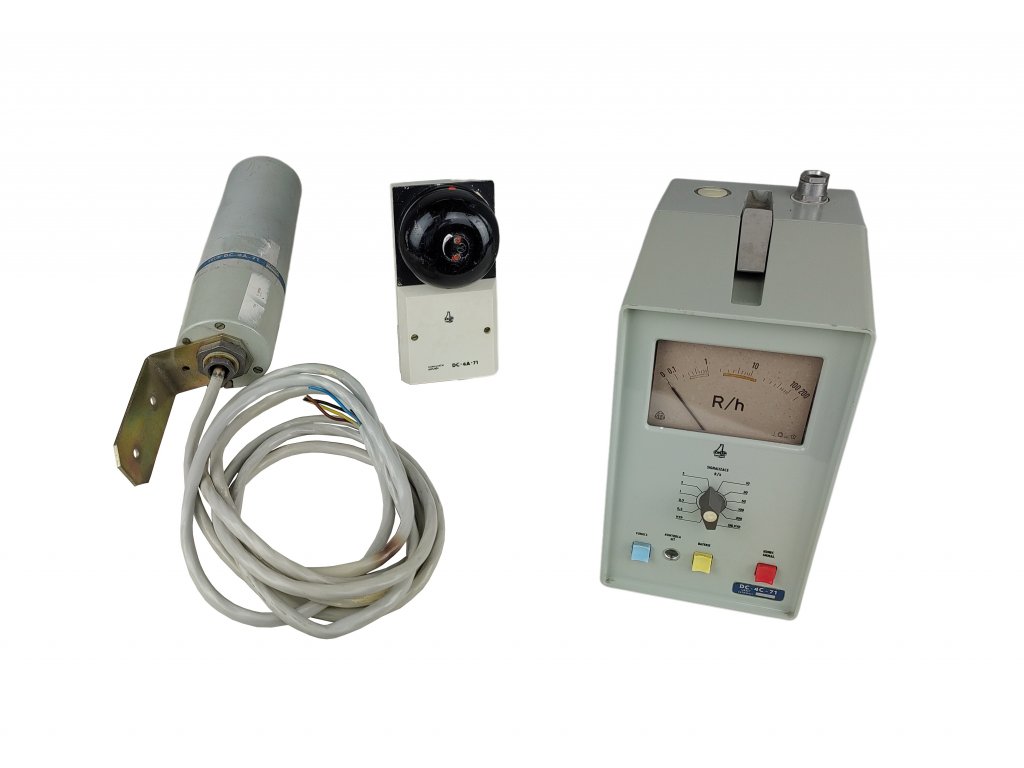

• soubor prostředků speciální dozimetrie CO ČSSR

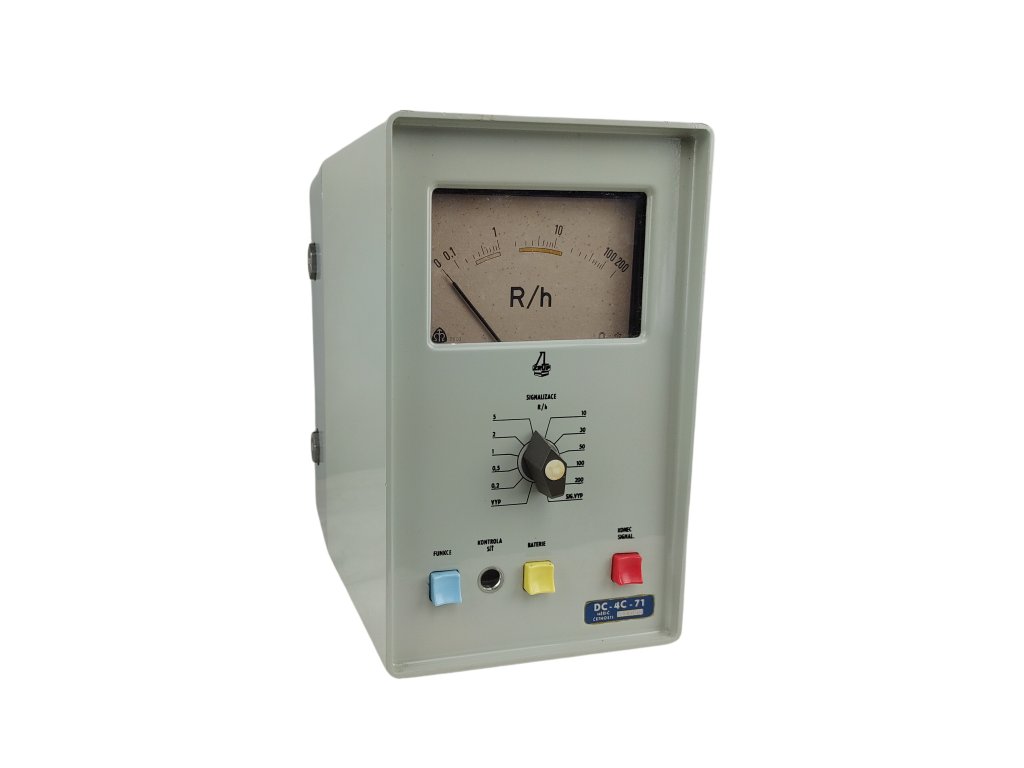

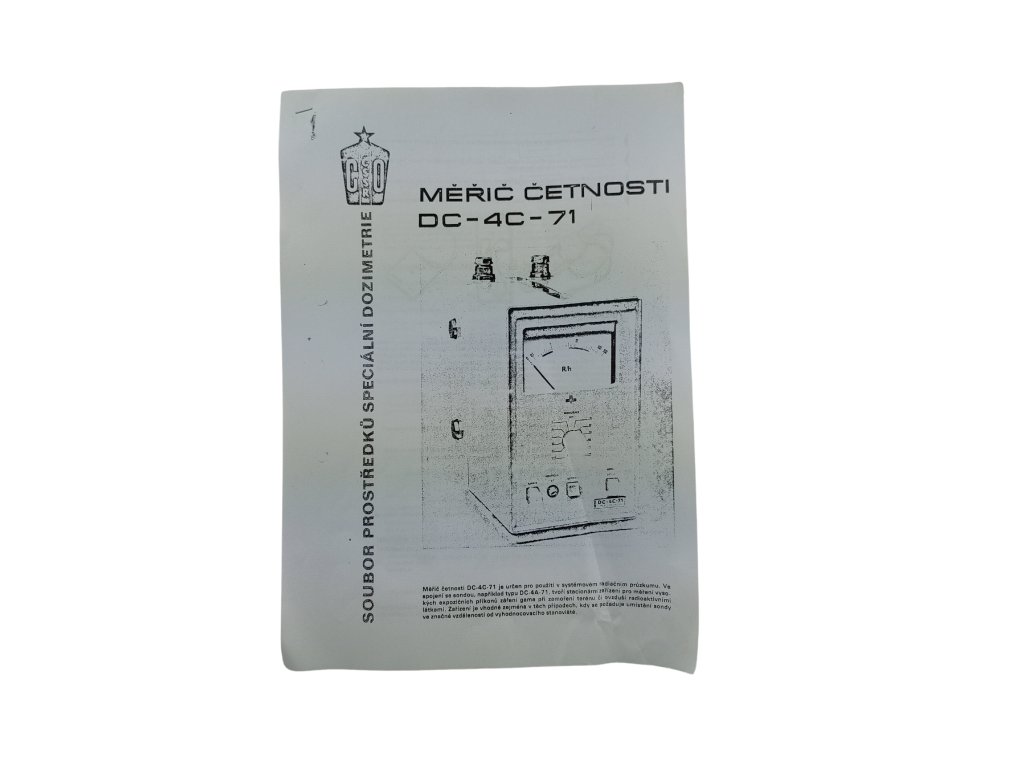

• měřič četnosti DC-4C-71

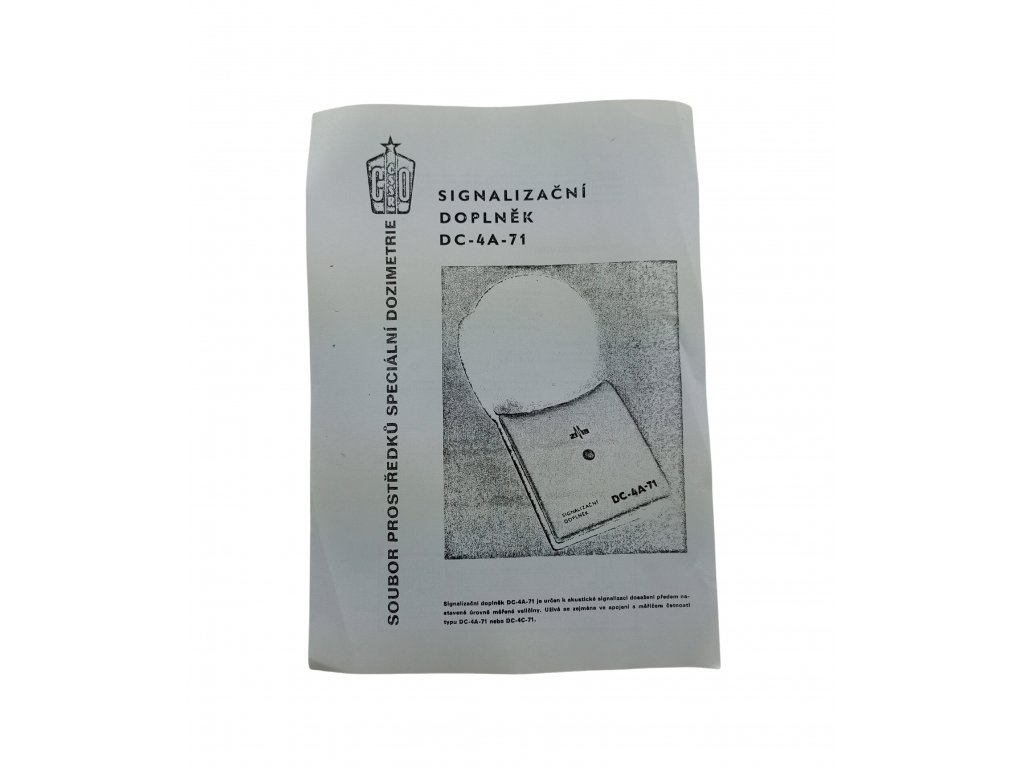

• signalizační doplněk DC-4A-71

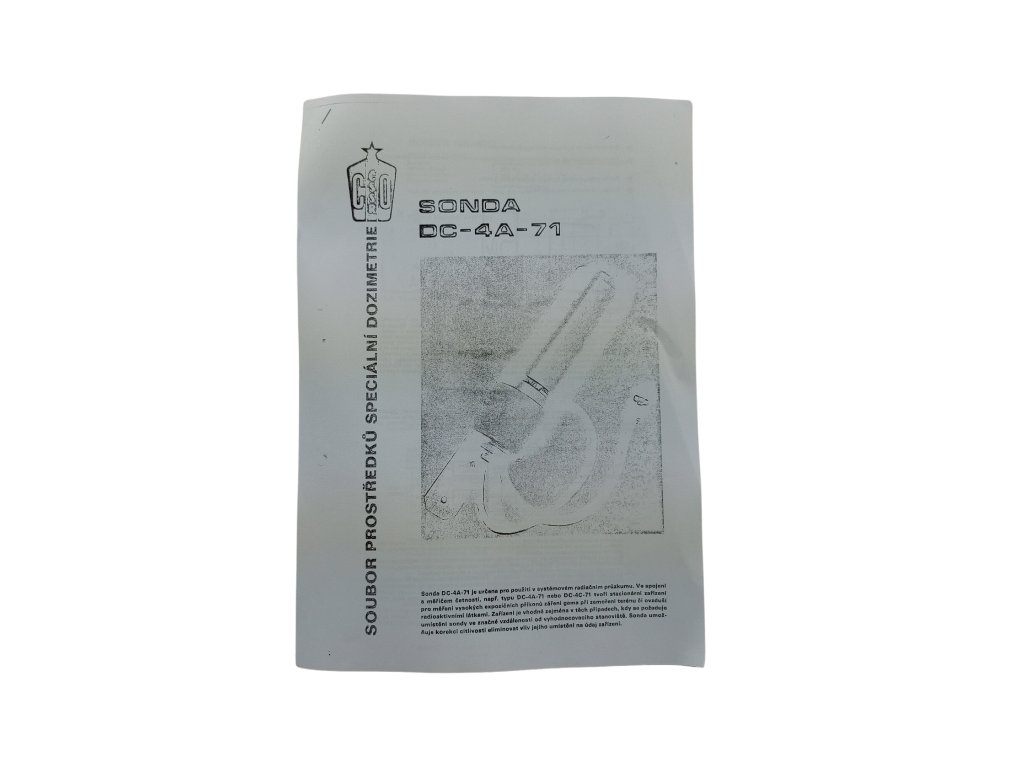

• sonda DC-4A-71
• použité zboží / vhodné pro sběratelské účely

Technická data:


Napájení soupravy :            síťové 220 V/50 Hz,
                                            stejnoměrné 10,5 až- 13,5 V,
                                            se samočinným zapnutím při výpadku síťového napětí

Rozsah pracovních teplot:        -30ºC  až  +50ºC

Rozsah nepracovních teplot:    -40ºC až + 60ºC

Max. relativní vlhkost vzduchu:   85% trvale, 95% krátkodobě při nejvyšší teplotě 40ºC

Hmotnost: cca 10kg

Výrobce: ZRUP
